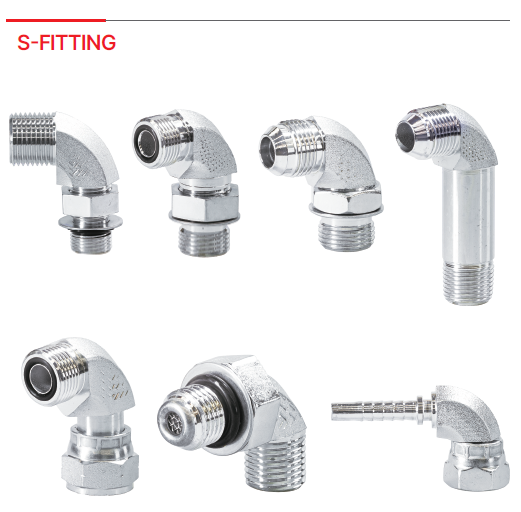

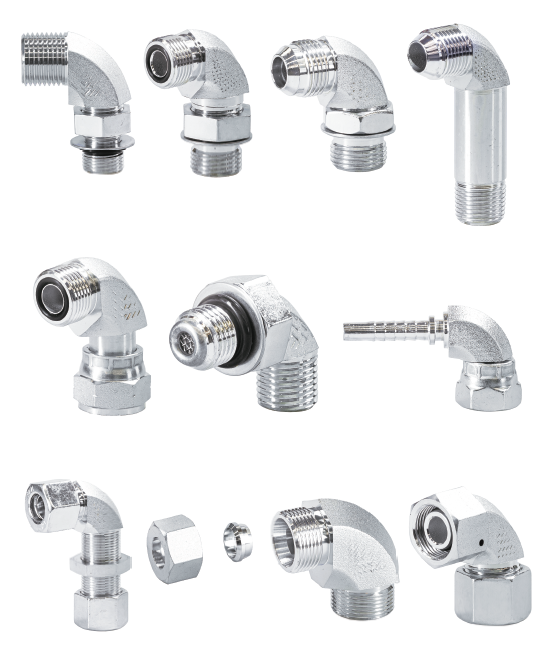

S-FITTING은 세광하이텍의 유압앵글로 유압시스템 내에서 배관을 연결하고 유체의 흐름 방향을 바꾸는 데 사용됩니다. 유압밸브 조립체, 실린더 연결관, 건설기계, 농기계, 굴착기, 유압시스템을 사용하는 산업장비 등에 사용되는 제품입니다.

S-FITTING은 단단한 재료를 성형한 후 드릴링하여 내부 경로를 형성하는 기존 단조품과 달리 중공 육각형 블랭크를 구부려 생산됩니다. 이 구조는 연속적인 곡선 경로를 생성하여 유체 흐름이 구부러진 부분에서 보다 긍정적인 방향으로 이동하도록 돕고 난류 및 역류 현상을 제한합니다. 제조업체의 기술 문서에 따르면 이 설계는 압력 손실을 줄이는 동시에 유압 시스템의 진동과 소음을 줄이는 데 도움이 됩니다.

내부 경로를 만들기 위해 드릴링할 필요가 없기 때문에 S-FITTING은 연결 구멍에서 발생하는 버(burr) 위험을 제한하는 데에도 도움이 됩니다. 또한 중공 블랭크를 사용하는 방법은 가공 단계를 줄이고 생산 과정에서 사용되는 원자재, 스크랩 및 가공 오일의 양을 줄이는 데 도움이 된다고 제조업체는 말했습니다. 하나의 금형 세트는 다양한 굽힘 각도와 사양을 충족할 수 있어 주문형 생산 시 더 많은 유연성을 제공합니다.

시뮬레이션 결과(제조업체가 제공한 기술 데이터에 따름): S-FITTING 굽힘의 평균 압력 전달 효율은 80.0%에 도달한 반면, 비교 단조 수축 샘플은 평균 51.1%로 28.9% 포인트 차이에 해당합니다. 시뮬레이션 결과는 또한 단조 시 흐름이 터닝 섹션에서 역류 영역을 분리하고 생성하는 경향이 있음을 보여줍니다. 굴곡 상태에서는 역류가 적고 전체 압력 강하도 더 낮습니다.

제품 매개변수: 육각형 크기 HEX 14 / 17 / 19 / 22 / 27 / 32 / 35 · 표준 굽힘 각도 30° ~ 90° · HEX 14 - 22의 경우 최대 길이 80mm, HEX 27 - 35의 경우 120mm. 구성에 따라 제조업체는 다양한 길이와 굽힘 각도를 충족할 수 있습니다.

제품 개발 이력 : 2014년부터 제조사에서 조인트 관련 기술을 개발하여 특허를 취득하였습니다. S-FITTING 모델은 2017년, 2018년, 2020년, 2023년에 계속 등록됩니다. 제품 개발 문서에는 2020년 Takeuchi의 O-링 모델, 2021년에 Yanmar, 2023년에 현대 건설기계의 ORFS O-ring 모델, 2024년에 Manuli의 컴팩트 모델이 나와 있습니다.

베트남에서 S-FITTING은 유압 시스템의 성능과 안정성을 향상시켜야 하는 기업, 특히 유압 액세서리 유통업체, 건설 및 농기계 예비 부품 공급업체, 유압 파이프 작업장, 장비 제조업체 및 산업 시스템 통합업체를 대상으로 할 수 있습니다.

세광하이테크는 1977년 창업 이래 단조, CNC, 도금, 벤딩, 조립까지 일관생산체제를 갖춘 국내 유압액세서리 제조업체입니다. 회사는 내부 연구소를 보유하고 있으며 ISO 9001, ISO 14001 및 ISO 45001 인증을 획득했으며 S-FITTING과 같은 높은 기술 요구 사항을 갖춘 유압 제품 개발에 주력하고 있습니다.
